東風天錦14立方壓縮垃圾車車型簡介

183-7223-7788 / 楊經理

底盤配置: 東風天錦底盤，康機180/210馬力發動機，東風六檔/陜齒八檔變速箱，4700mm軸距，9.00R20/10.00R20鋼絲胎，斷氣剎帶ABS，方向助力，原裝空調，防飛濺擋泥板，全尺寸備胎，排半駕駛室，國五排放標準。

上裝配置：弧形廂體（容積約14立方）；全部采用Q345高強度錳鋼；新式可破碎刮板；雙向蠕動壓縮；污水箱；國內知名品牌液壓系統；可編程PLC電控系統；車身高位示廓燈/邊燈/作業照明燈；后掛桶翻轉機構（標準240升垃圾桶）。

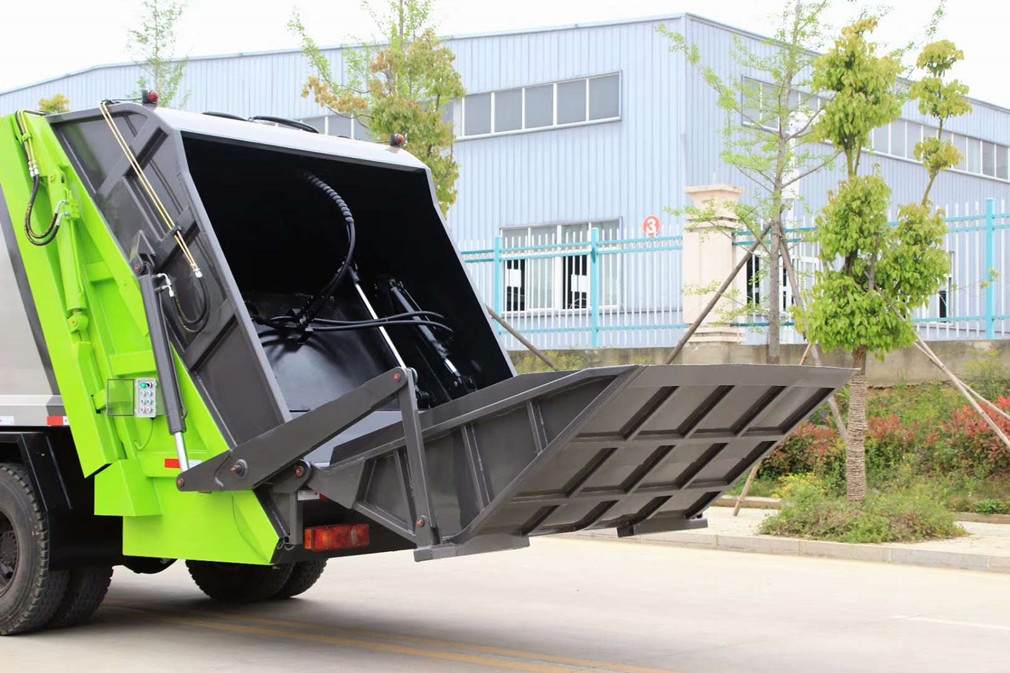

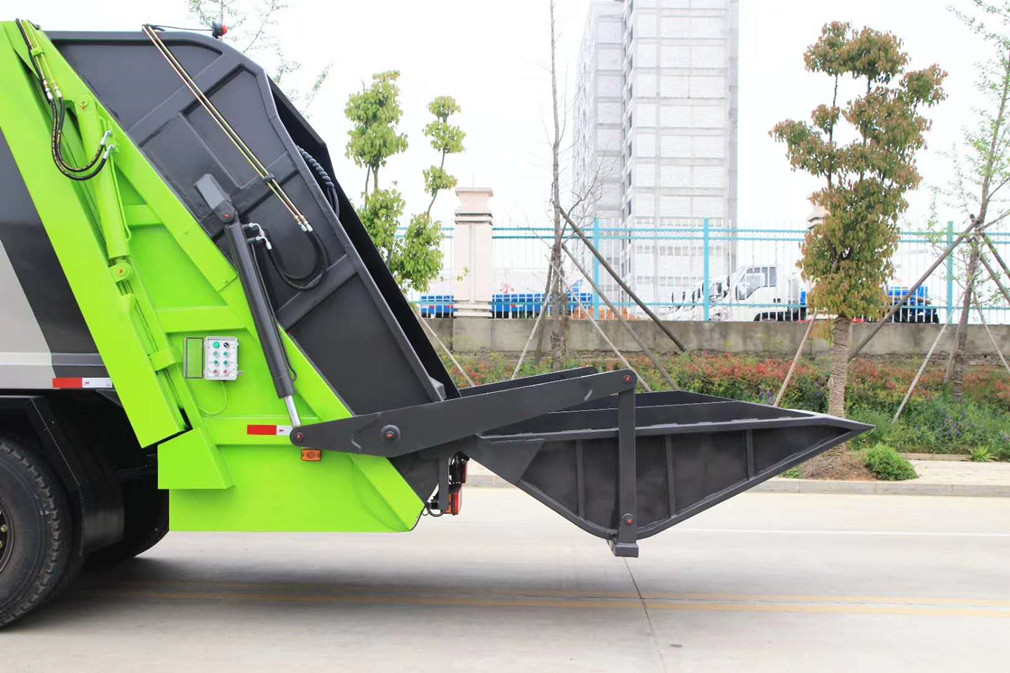

選裝配置：后翻擺臂；三角斗；全密封斗；氣控后蓋；背壓閥；過濾器；純電控閥；遙控器；倒車影像；外接電源獨立單元純電控動力總成系統；進口閥、雙聯閥/雙聯泵。

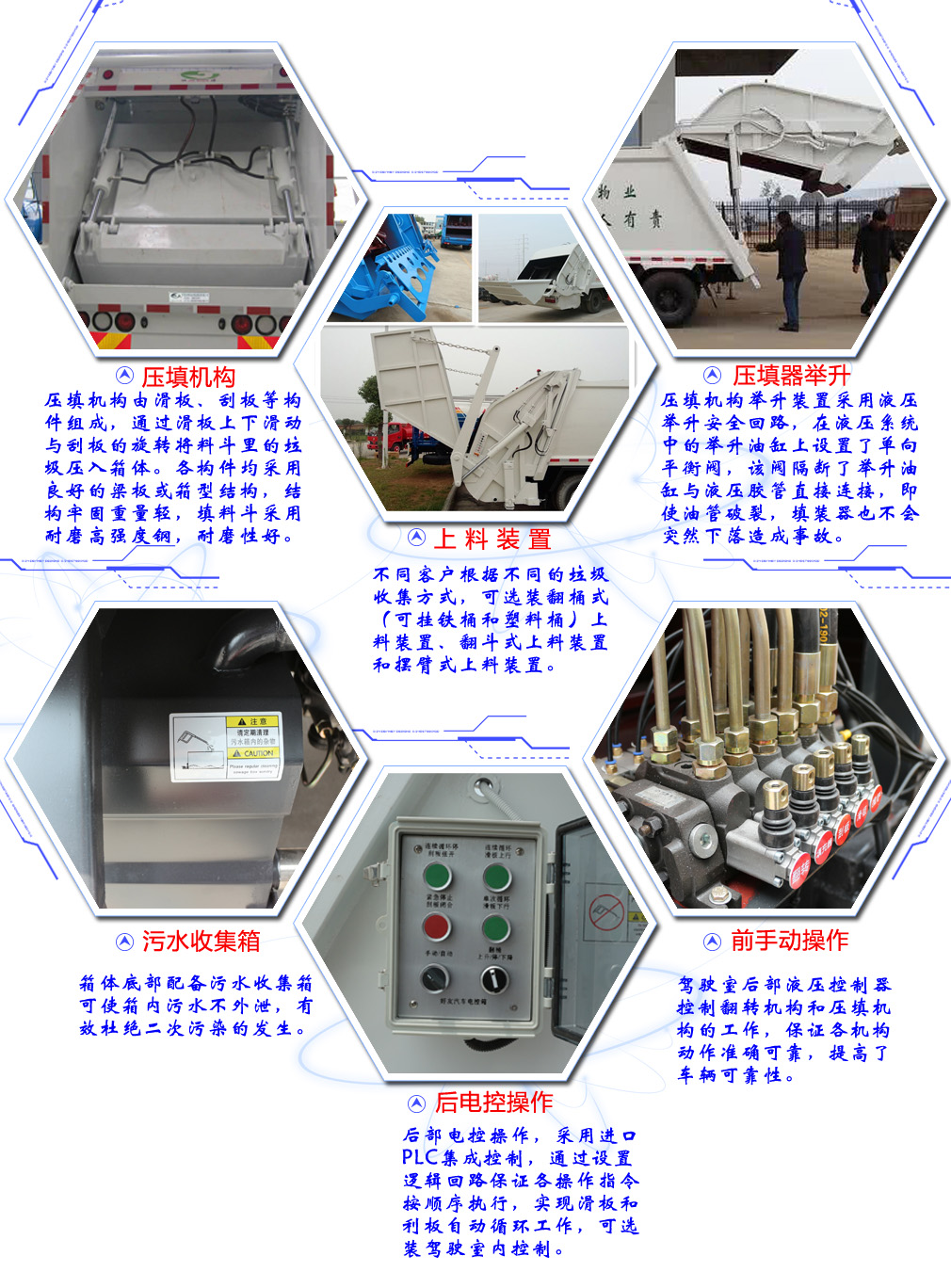

壓縮式垃圾車采用機電液一體化技術，借助機、電、液聯合自動控制系統，通過車廂、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸。其主要特點是垃圾收集方式簡便、高效、具有自動反復壓縮以及蠕動壓縮功能，壓縮比高，裝載質量大，作業自動化，動力性、環保性好，整車?yán)眯矢摺?br />

車輛整車技術參數

【整車技術參數】
產品商標	程力威牌	公告批次	316
產品名稱	壓縮式垃圾車	產品型號	CLW5160ZYSD5
總質量(Kg)	15800	駕駛室準乘人數(人)	3，2
額定載質量(Kg)	5755,5820	外形尺寸	8800×2490×3250
整備質量(Kg)	9850	貨廂尺寸	××
接近角/離去角(°)	20/18	前懸/后懸	1430/2670,1430/2420
軸荷(Kg)	5600/10200	最高車速(Km/h)	98
備注	1、該車選用3950、4500和4700兩種軸距底盤。2、隨底盤選裝駕駛室。3、該車有五種可選翻轉樣式,A:三角斗裝置,B:掛桶裝置,C:擺臂裝置,D:大落地斗裝置,E:無后翻轉裝置。當選擇ABCD時,該車整車長/軸距/后懸的對應關系為:8800/4700/2670,8600/4500/2670,8050/3950/2670;當選擇E時,該車整車長/軸距/后懸的對應關系為:8550/4700/2420,8350/4500/2420,7800/3950/2420。4、防護材料:Q235碳鋼,連接方式:左右側面防護采用焊接連接在副梁上,后部防護由專用裝置代替豁免。5、選裝ABS,ABS型號3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。6、可選裝新款翻轉機構、小落地斗機構和側翻三角斗機構。7、僅采用發動機與油耗值對應關系為(L/100km):ISD210 50/27.3,ISD180 50/27.6,ISD190 50/27.4,EQH180-52/27.4,EQH180-53/27.4,ISB180 50/27.9,ISD270 50/27.3,ISB210 50/27.9。8、專用裝置:箱體,主要用于城鎮環衛垃圾的收集與運輸。
【底盤技術參數】
底盤型號	DFL1160BX1V	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風商用車有限公司
軸數	2	輪胎數	6
軸距 (mm)	4700
輪胎規格	10.00R20 16PR
鋼板彈簧片數	7/9+6,8/10+8,10/11+10	前輪距	1880,1900,1920
燃料種類	柴油	后輪距	1800,1860,1820
排放依據標準	GB3847-2005,GB17691-2005國V
發動機型號	發動機生產企業	排量	功率(Kw)
ISD210 50 ISB180 50	東風康明斯發動機有限公司東風康明斯發動機有限公司	6700 5900	155 132
